[装置概要] 全自動元素分析装置
     機種:パーキンエルマー社製2400ⅡCHNS/O型

有機化合物に含まれる炭素、窒素、水素等の元素の重量比を定量する装置。
物質・材料系の研究には必要不可欠です。

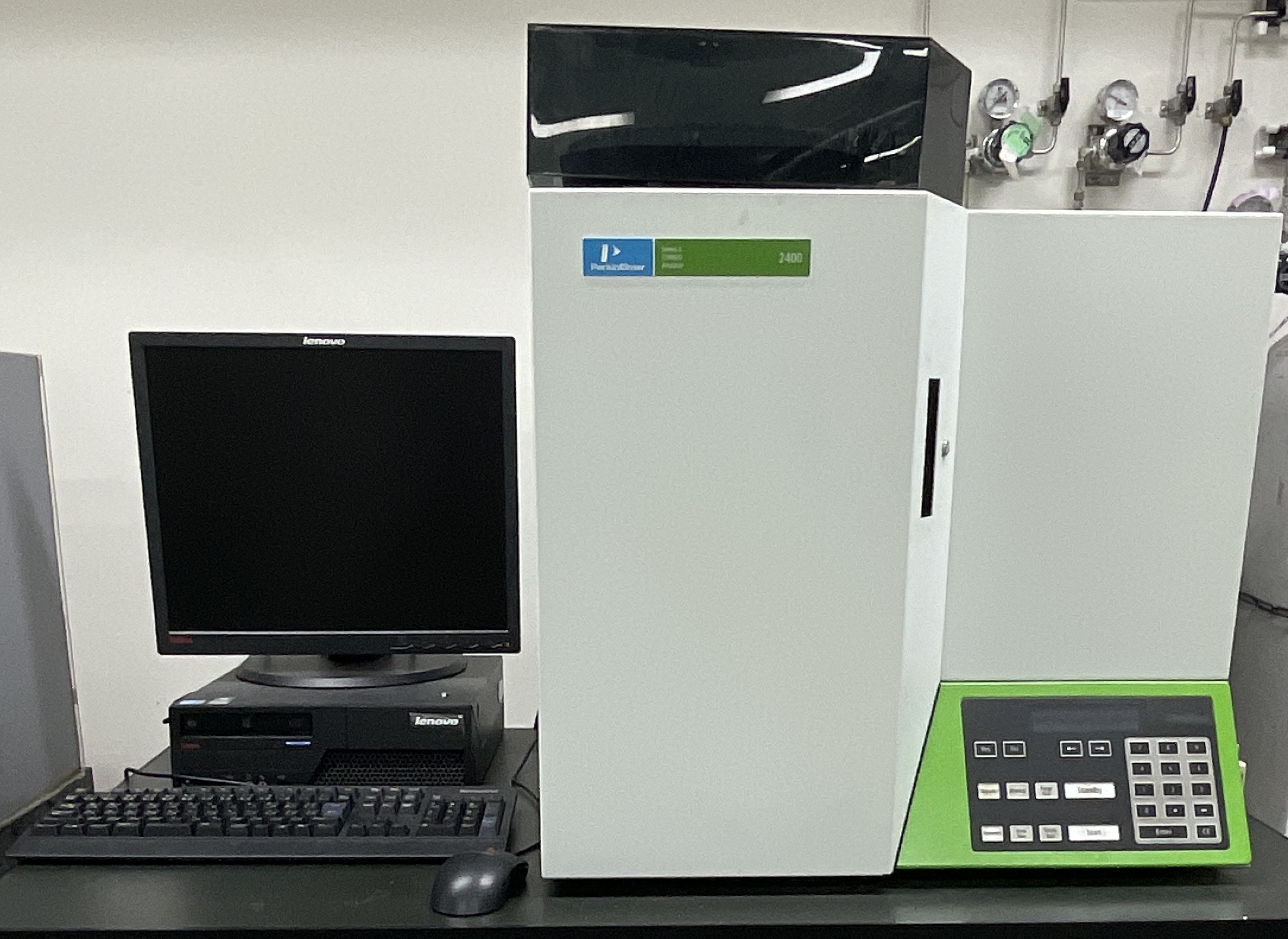

パーキンエルマー社製2400ⅡCHNS/O型
[仕 様]

測定元素C, H, N (CHNモード)
測定方式カラム分離方式(フロンタルクロマトグラフィ)、TCD検出
燃焼方式純酸素中の静的燃焼
サンプルタイプ 固体、液体
サンプル量0~500mg(通常の有機物は1~3mg)
測定元素の含有量およびマトリックスにより制限される
キャリアーガス ヘリウム
ファーネス温度 燃焼管 100~1100℃
還元管 100~1100℃
分析範囲C: 0.001~3.6mg
H: 0.001~1.0mg
N: 0.001~6.0mg
分析確度CHNモード≦0.3%(ヘリウムキャリア)
分析精度CHNモード≦0.2%(ヘリウムキャリア)
[解 説]
  元素分析とは有機化合物中の炭素、水素、窒素、の重量百分率を測定する分析です。
機器は、オートサンプラー・燃焼管部・還元管部・検出部に大きく分けられます。
サンプルは980℃に加熱された燃焼管にスズカプセルに包んで落下させ、純酸素ガ ス中で静的燃焼させます。スズの燃焼発熱反応は1800℃以上となり、サンプルは分解燃焼します。
生成ガスは、燃焼管部で酸化触媒により完全酸化され、CO2,H2O,NOXとなります。
同時に生じたハロゲン等の妨害元素は種々の試薬で除去され、ガスは還元管部 (640℃)へと流れてゆきます。
還元管部では、還元銅によってNOXが N2に還元され、サンプルの燃焼に用いられた酸素の過剰分が吸収されす。
燃焼ガスは混合瓶に集められて混合され、一定圧力、一定温度に正確に制御されます。そしてガスは、完全に均一化されます。
分離法はフロンタルクロマトグラフ法です。検出は、熱伝導度検出器(TCD)が用い られています。
[測定について]

  • アセトアニリドを標準物質とし、1μg当たりの検出器の出力を求めます。
  • 試料の分析を行います。測定は1回に1.6mg〜1.8mgのサンプル量を用いて行います。
    例えば、合成ニコチン酸を測定した場合各元素の重量%は、
      C: 58.45% (理論値 58.54%)
      H:  4.01% (理論値  4.09%)
      N: 11.44% (理論値 11.38%) と出力されます。
  • 1回目の測定値が予想の誤差範囲内(<0.3%)の場合、測定は1回のみとします 。その他の場合は2回目を行います。
